こんにちは！CAD事業部です。

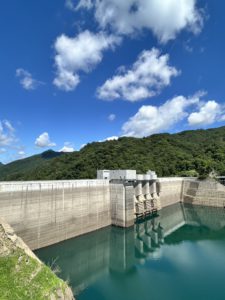

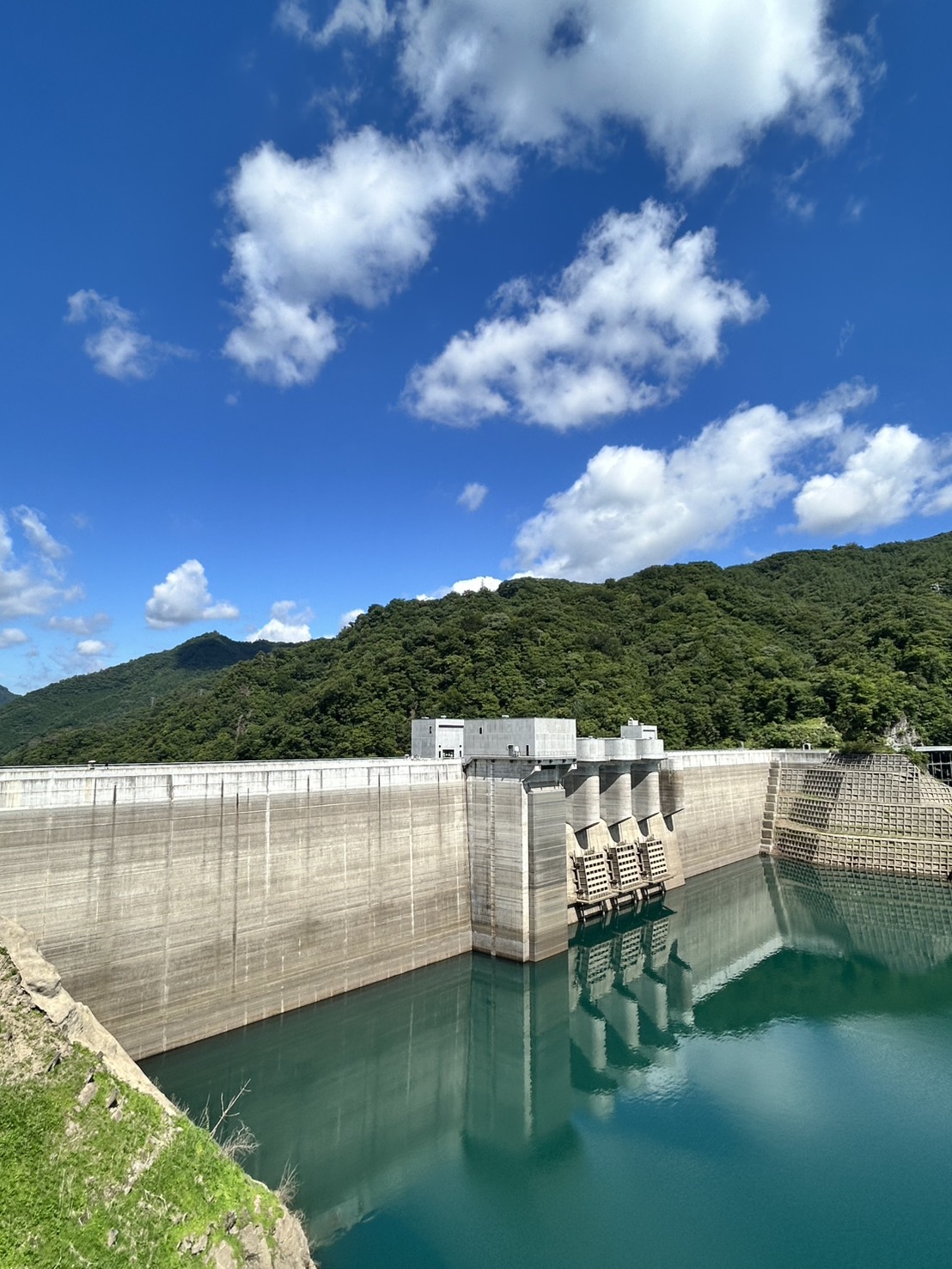

先日、八ッ場ダムを訪れた際に、コンジットゲートの原寸大図面を見る機会がありました。

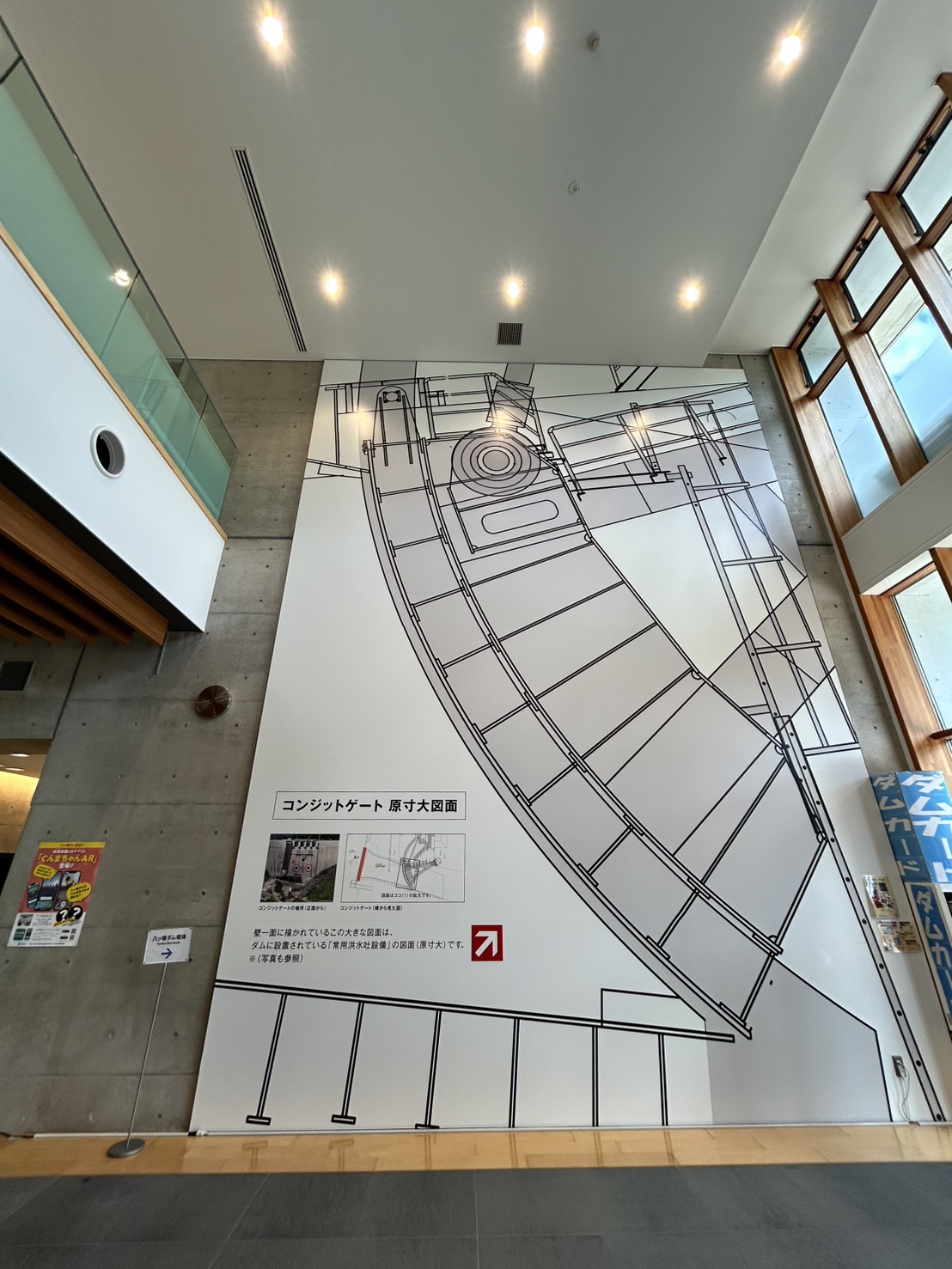

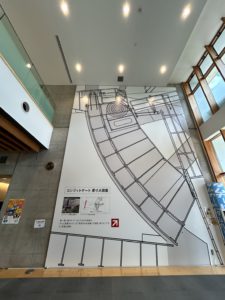

壁一面に描かれた巨大な図面は想像以上の迫力があり、思わず足を止めて見入ってしまいました。



コンジットゲートとは、ダム内部を通る水の量を調整する重要な設備です。大量の水を安全に制御するためには、正確な設計が欠かせません。

その仕組みが実物と同じ大きさで描かれている様子を見て、図面は単なる設計資料ではなく、構造物の品質や安全を支える大切な役割を担っていることを改めて実感しました。

巨大な構造物も、始まりは一枚の図面です。完成形を事前に正確に描き出すことで、施工時のミスや危険を減らし、円滑な工事へとつなげることができます。



私たちCAD事業部も、補修図や変更図などの作成を通じて工事を支えています。扱う規模は異なりますが、正確な図面が現場の安心につながるという点は同じです。

今回、原寸大の図面を目の前にしたことで、改めて図面を扱う仕事の責任と大切さを感じる機会となりました。
